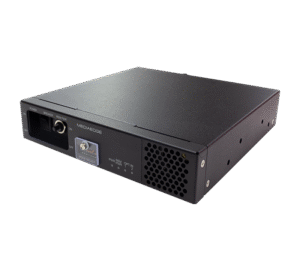

ME-BXC-BU100/BU100T/BU100SC

型番	JANコード
ME-BXC-BU100（LEMOコネクタ）	4562393843030
ME-BXC-BU100T（多治見コネクタ）	4562393843146
ME-BXC-BU100SC（SC）	–

特長

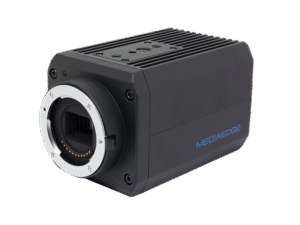

QDCAM に対応した光伝送装置です。本ベース・ユニット ME-BXC-BU100/100T/100SC は、カムサイト・ユニット ME-BXC-CU100/100T/100SC と共に使用し、光カメラケーブルを介して信号伝送をいたします。QDCAM と組み合わせて使用することで、ケーブル長の差による撮像タイミングのずれをなくした伝送が可能になります。汎用光伝送装置としてもお使いいただけます。

SMPTE の光カメラケーブルを使用した光伝送システム

スタジアムやアリーナなどでのスポーツ中継が可能です。

ベース・ユニット　⇐　カムサイト・ユニット

・基準同期信号（B.B.または３値シンク）
・カメラ制御信号（RS-422通信）
・雲台制御信号（RS-232C通信）
・タリー信号

ベース・ユニット　⇒　カムサイト・ユニット

・非圧縮4:2:2 10bit 映像信号
　　・カメラ ステータス信号（RS-422通信）
　　・雲台ステータス信号（RS-232C通信）

新しい同期システム

複数カメラの露光タイミングを同期させます。これにより多視点映像やスポーツ判定用複数カメラの映像が最適 化されます。（日本特許　第6635635号）

カメラへの給電機能

コミュニケーションケーブルを介してQDCAMへ給電が可能です。（最大13W）

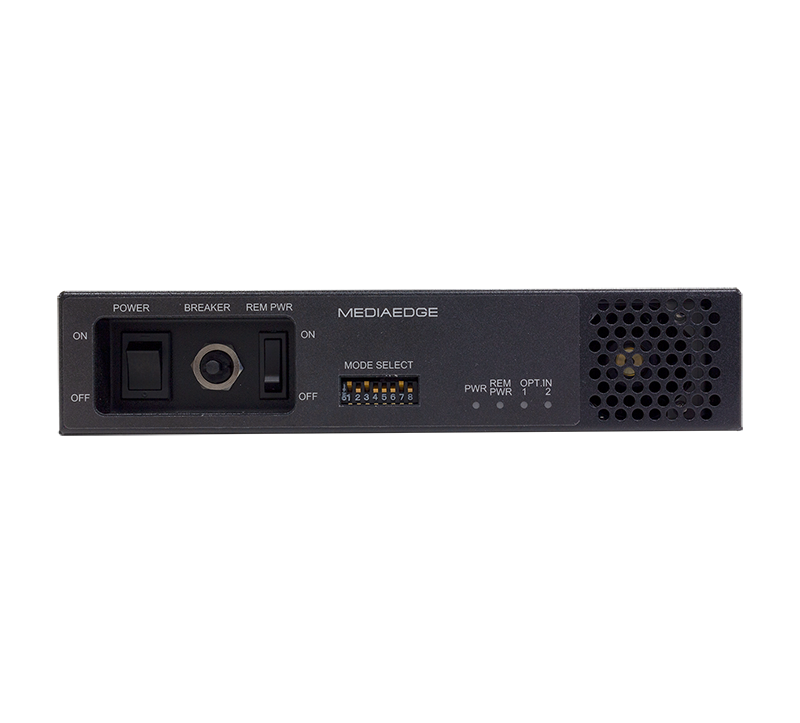

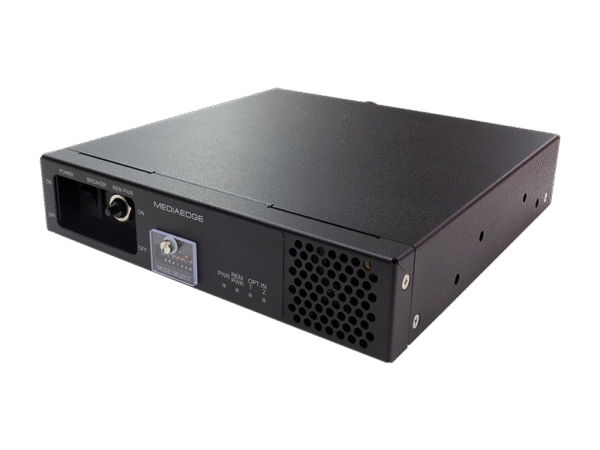

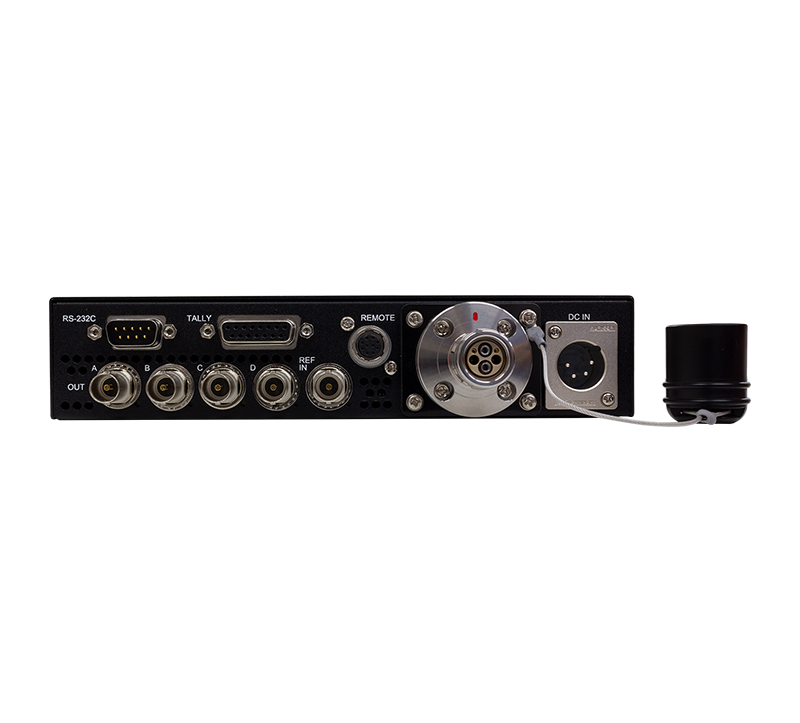

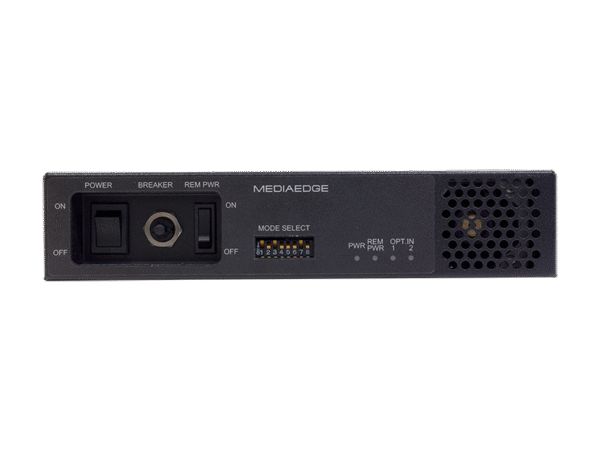

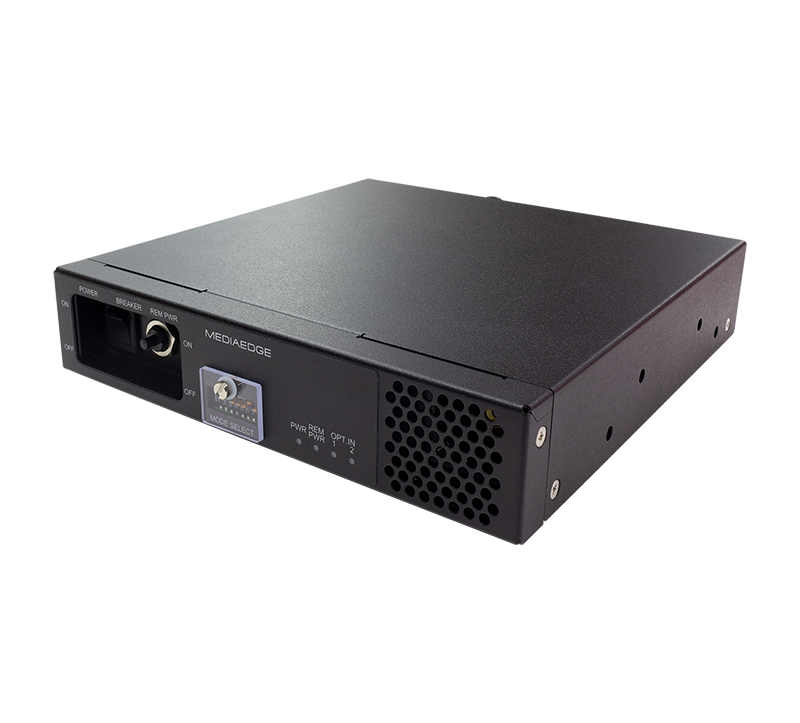

外観

仕様

型番	ME-BXC-BU100/BU100T/BU100C
	ベース・ユニット（光伝送装置）
JANコード	ME-BXC-BU100（LEMOコネクタ）：4562393843030 ME-BXC-BU100T（多治見コネクタ）：4562393843146 ME-BXC-BU100SC（SC）：–
適合光カメラケーブル	ME-BXC-CU100（LEMOコネクタ）：SMPTE 311M カメラケーブル (SMPTE 304 コネクタ) ME-BXC-CU100T（多治見コネクタ）：多治見無線電機社製OPS2401-Pプラグ、OPS2403-Jジャック付光カメラケーブル
ケーブル長	最大 500m (カメラケーブルを介してカムサイト・ユニットへ給電時) 最大 2000m (カムサイト・ユニットへローカルで給電時)
光信号出力	波長　1310nm　　光レベル　－9～－3 dBm クラス１レーザー製品
光信号許容損失	7dB以上
カメラ制御信号	RS-422通信　ボーレート115,200bps
外部機器制御信号	RS-232C通信　ボーレート115,200bps以下
カメラ側給電出力	DC48V　最大0.8A
電源電圧	DC12V～17V
消費電力	17W（カメラ側給電・リモコン給電電力を除く） 最大60W（カメラ側給電・リモコン給電電力を含む
動作温度	0℃～＋40℃
動作湿度	30％～90％（結露なきこと）
質量	1.60kg
寸法	200mm(W) x 200mm(D) x 42mm(H) (突起部を除く)
製品構成	ベース・ユニット本体 取扱説明書 ※システム構成により、記載の基本仕様が変更される場合があります。

関連製品

ME-BXC-CC**M コミュニケーションケーブル

型番	長さ	JANコード
ME-BXC-CC3M	3m長	4562393843153
ME-BXC-CC5M	5m長	4562393843160
ME-BXC-CC10M	10m長	4562393843054
ME-BXC-CC30M	30m長	4562393843061
ME-BXC-CC50M	50m長	4562393843078
ME-BXC-CC60M	60m長	4562393843177
